QNAP Container StationでDocker Registryをサクッと立てる (https / 認証付き）

投稿者: | 2月 4, 2026
0件のコメント
何度も何度もDocker RegistryをQNAP上で作ってみたがなかなか正解が見つからない。Container Stationを一切使わずにdockerコマンドでやれば簡単だったのだが、それだとNASっぽくない。
以下は、Container Stationをフルで使ってContainer Registryを作成する方法


閑話休題


今回作成するRegistryのコンセプトは、
  • なるべくContainer Stationを使い、SSHでの操作を最小限にする
    • 知っている人は、dockerでも、docker composeでも使ってあげればいいですが（汗）でも、全体的には参考になるはず
  • Docker/Kubernetesホストに設定を極力加えないようにしたい。
    • https+認証付きにしておけば、ホストの変更もいらないし、本番適用しやすい
としたい。


用意するもの

QNAP NAS
　CPUアーキテクチャ
　　AMD64なら確実だが、ARM64でもメモリがある程度あれば動くはず。32bit ARMは、Dockerが動けば動く可能性があるが、そもそもメモリが少なすぎてお勧めできない。
    メモリ
　　最低でも４GBは必要。余裕をみて8GB以上あるといい。今はメモリが高いので標準搭載で8GB以上のものがいいが、古いNASでも満たせれば構わない。

　NASのストレージ
　　HDDで構わないが、ファイルシステムは、Ext4一択。
　　　　大容量のRegistryを作るならばStorage Poolも分けたほうがいいかもしれないが個人利用なら既存のPoolでいいと思う。
　　　　RAIDレベルの規定はやはり個人レベルであれば特になし。
　　なぜ、Ext4なのか
　　　　docker Registryのファイルの動きは、COWのファイルシステムと相性が良くない。
　　　　厄介なのは、導入直後には問題が表面化しない点で、数か月〜年単位で使い続けた結果、削除済みレイヤーの断片化やメタデータ肥大化が蓄積し、原因が分かりにくい性能劣化として現れたりする
理由は本来、レジストリ側で管理していることをファイルシステム側で重ねて行われるからで、Ext4であれば挙動が単純なため、長期運用でも状態を予測しやすい。


事前準備

以下のページを参照して公的証明書やLets Encryptの設定をして、NASに証明書アクセスができるようにしておく。
NASの証明書を活用しまくる。QNAP編
  どうしても自己証明書で行う場合は、DockerやKubernetsノードで自己証明書の設定をしておく必要がある。（地味に面倒）

QNAP 共有フォルダにファイル配置

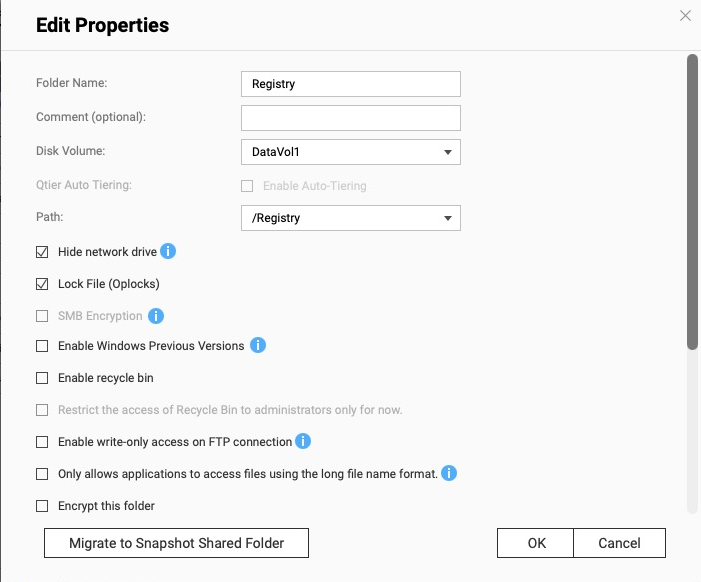

1) 共有フォルダ作成
• 共有フォルダ：Registry (実態は　パス：/share/Registry）

　　CIFSなどでアクセスする必要はないので、MSのネットワークから非表示にする
　　Windowsの過去バージョン機能やゴミ箱機能は必ず無効にしておく


2) フォルダ作成
NASにSSHでログインをして、以下を実行
sudo -i
mkdir -p /share/Registry/auth
mkdir -p /share/Registry/data/registry

3) htpasswd を作る
QNAPにはhtpasswdコマンドがないので、Container Station でapacheのコンテナを起動して、その中のhtpasswdコマンドを使う。
複数ユーザを登録する場合は、htpasswdファイルに追加すればいい。
cd /share/Registry
docker run –rm \
–entrypoint htpasswd \
httpd:2 \
-Bbn registryuser StrongPassword123 > auth/htpasswd
cat /share/Registry/auth/htpasswd


Registry 本体を Container Station で作成

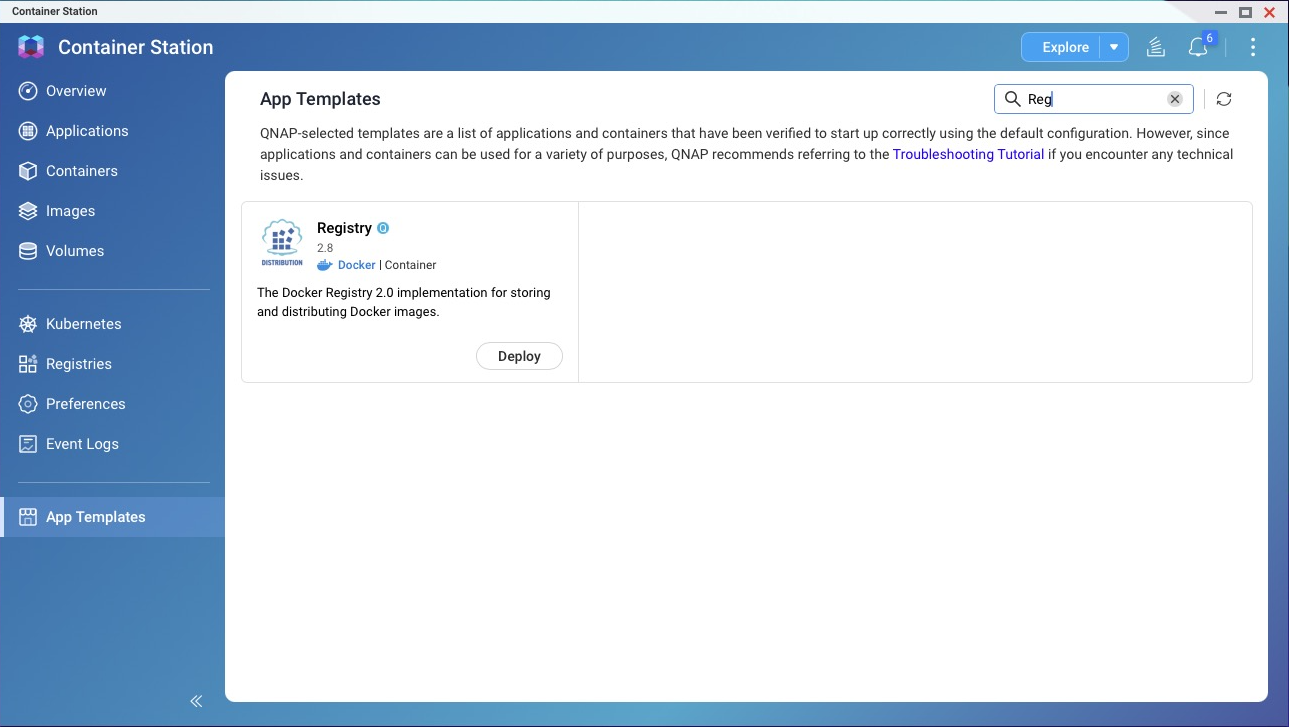

QNAP Container Stationには、Registryサーバのテンプレートがある。
1) Image
• registry:2.8 (registry 2.8.1)

これをデプロイする

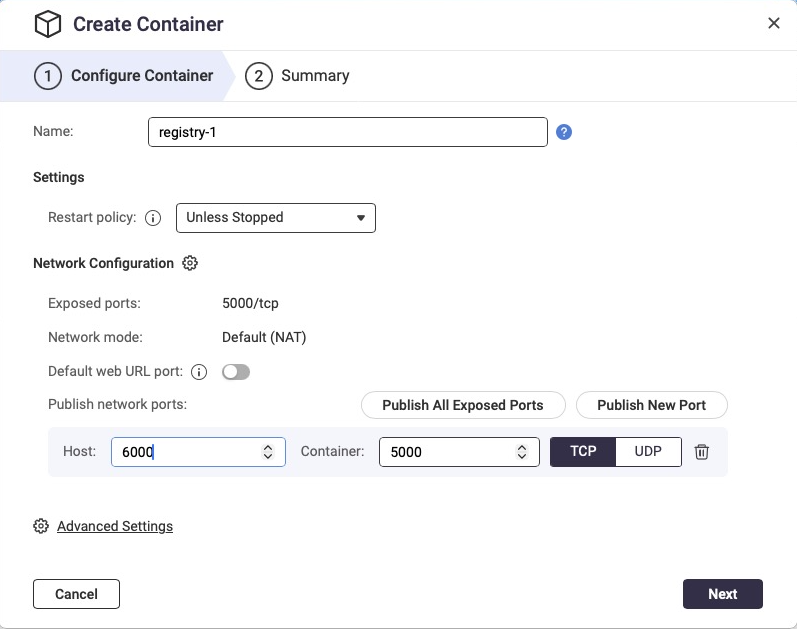

2) Network / Port
• Port mapping:
• Host 6000/tcp　<- Container 5000/tcp

3) Restart policy
• Always / Unless-stopped

Advanced Settingをクリック

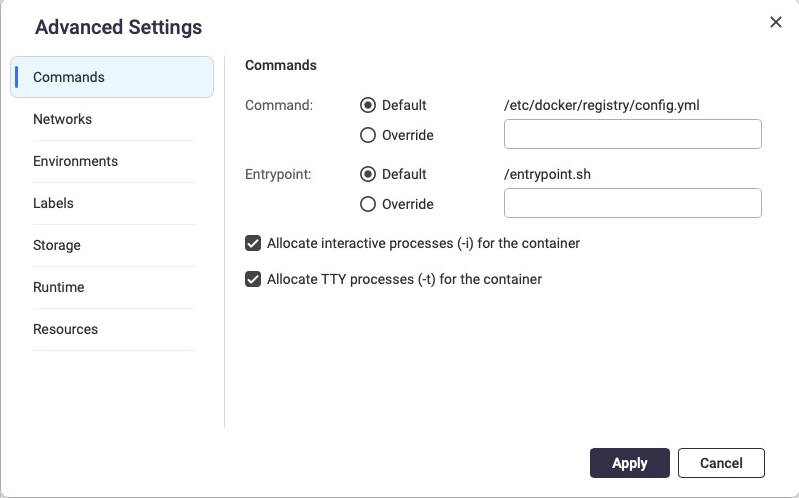

Commands
設定ファイルを書き換えたいならOverrideでファイルを指定して、設定ファイルをおく（理由がなければそのままでOK)


（参考）/etc/docker/registry/config.ymlの中身
# cat /etc/docker/registry/config.yml
version: 0.1
log:
fields:
service: registry
storage:
cache:
blobdescriptor: inmemory
filesystem:
rootdirectory: /var/lib/registry
http:
addr: :5000
headers:
X-Content-Type-Options: [nosniff]
health:
storagedriver:
enabled: true
interval: 10s
threshold: 3

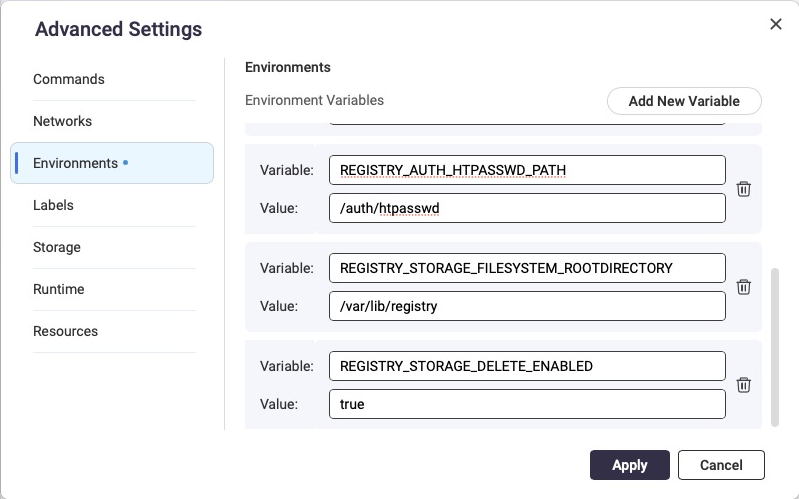

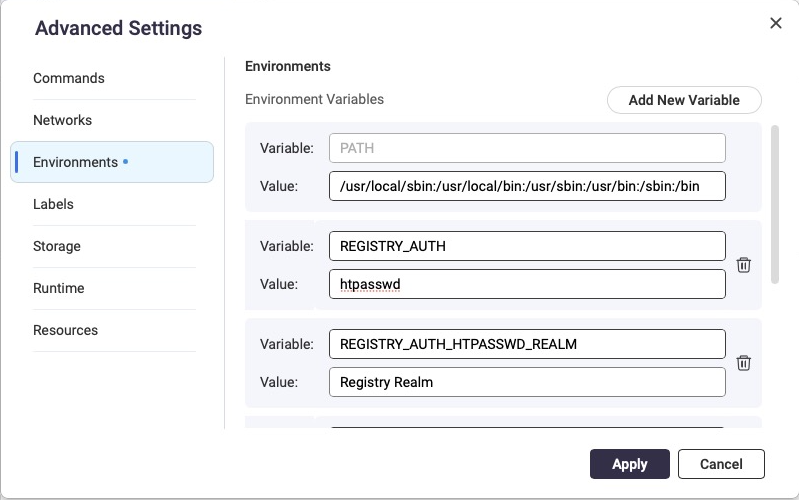

4) Environments（重要）
環境変数は認証の設定とRegistryのデータの削除ができるようにした。
以下を 環境変数に追加：
• REGISTRY_AUTH = htpasswd
• REGISTRY_AUTH_HTPASSWD_REALM = Registry Realm
• REGISTRY_AUTH_HTPASSWD_PATH = /auth/htpasswd
• REGISTRY_STORAGE_FILESYSTEM_ROOTDIRECTORY = /var/lib/registry
• REGISTRY_STORAGE_DELETE_ENABLED=true

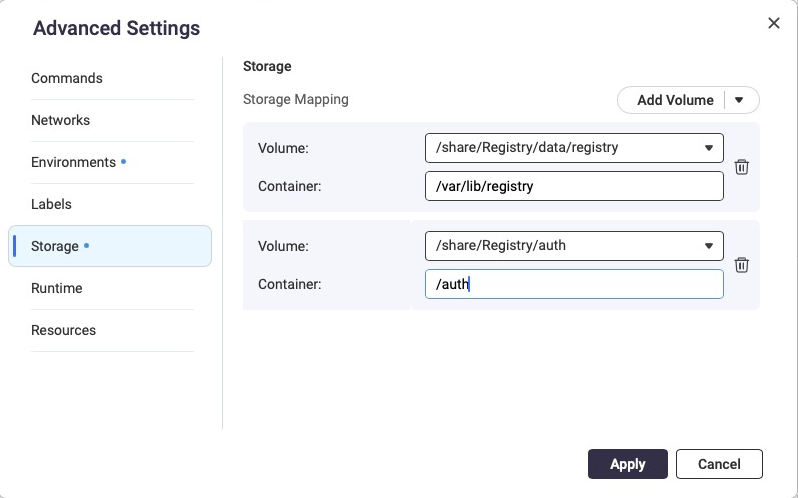

3) Storage（重要）
Registry共有を指定する。Registryの実態、QNAPのローカルパスだと/share/Registryになる。
• Host: /share/Registry/data/registry → Container: /var/lib/registry
• Host: /share/Registry/auth → Container: /auth


これでApplyをクリック

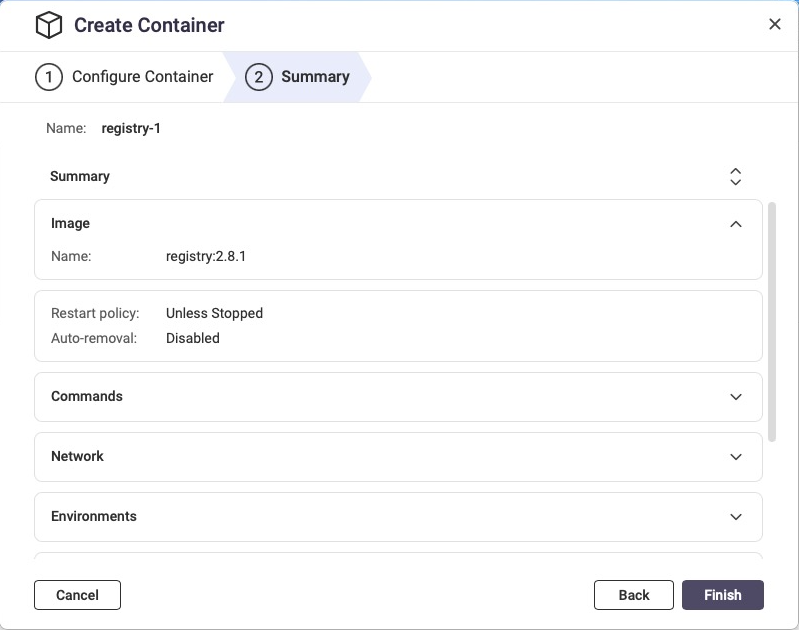

4) 起動


Finishで起動

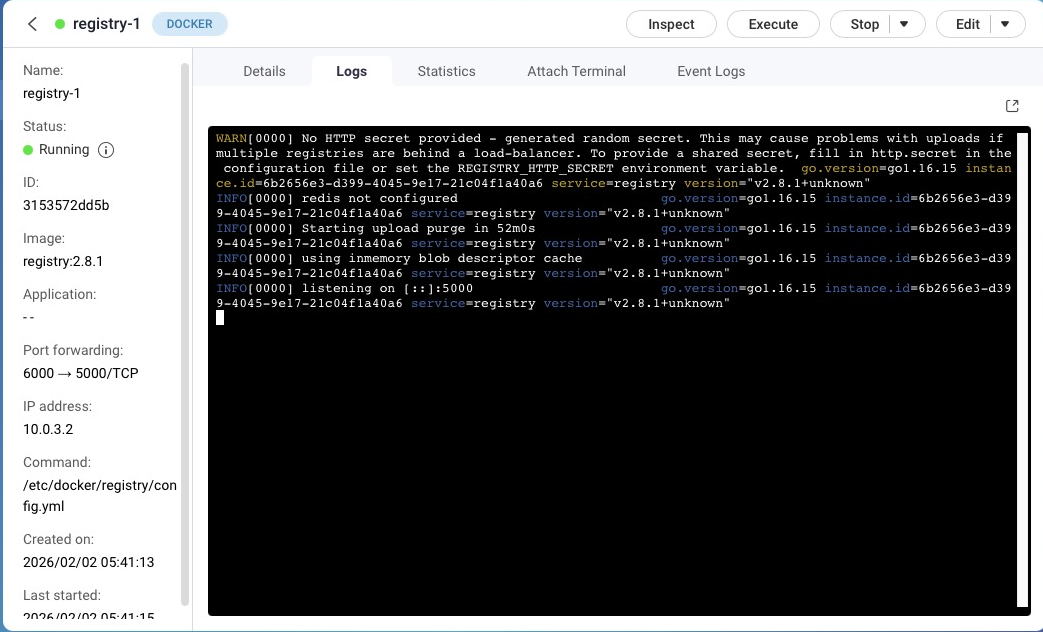

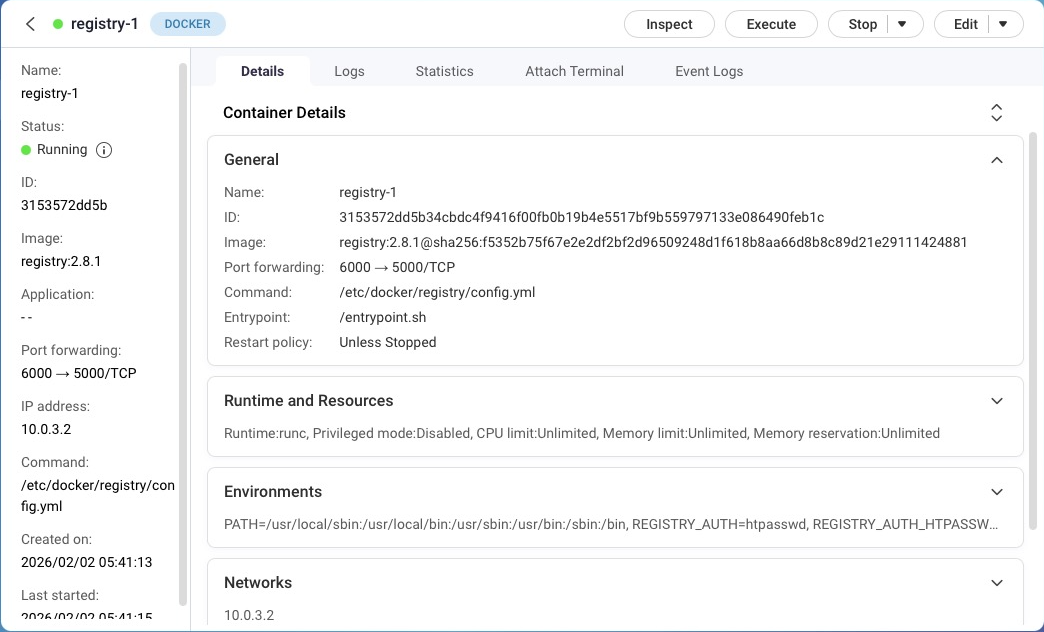

起動できているかログを確認

これでHTTPでTCP 6000で受ける認証付きのRegistryができた。（HTTPSではまだつながらない）
ちなみに、Container Stationでやっていることは以下と同等
docker run -d \
–name registry-1 \
–restart unless-stopped \
-p 6000:5000 \
-e REGISTRY_AUTH=htpasswd \
-e ‘REGISTRY_AUTH_HTPASSWD_REALM=Registry Realm’ \
-e REGISTRY_AUTH_HTPASSWD_PATH=/auth/htpasswd \
-e REGISTRY_STORAGE_FILESYSTEM_ROOTDIRECTORY=/var/lib/registry \
-e REGISTRY_STORAGE_DELETE_ENABLED=true \
-v /share/Registry/data/registry:/var/lib/registry \
-v /share/Registry/auth:/auth:ro \
registry:2.8.1

リバースプロキシの設定(https化)

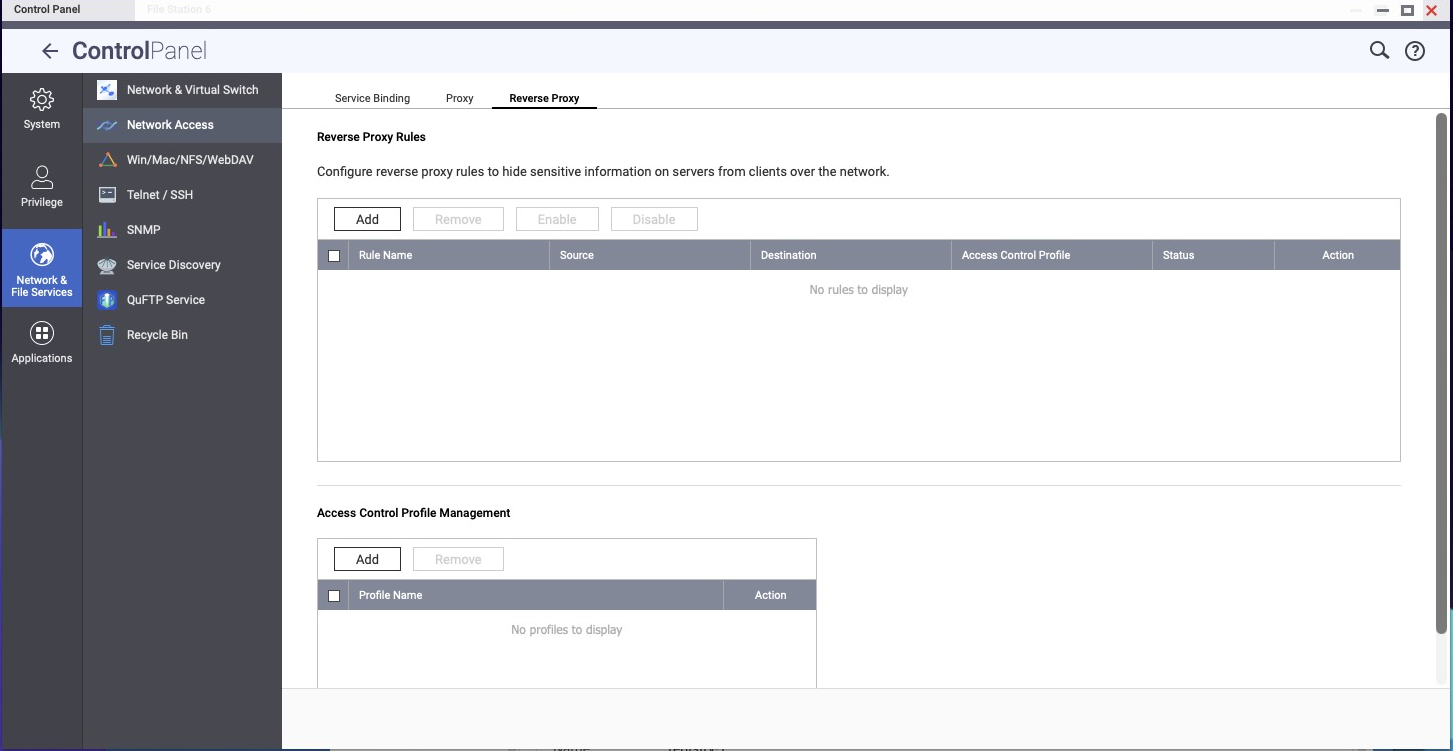

Control Panel -> Network & File Service -> Network AccessでReverse Proxyを開く

今の段階では、以下のポートの流れになっている。

                                                クライアント — http(6000- Host) — http (5000 – container)

という流れになり、レジストリのホスト名は http://ts453be.example.com:6000


HTTPSで受けるようにする。その際、ポート番号は

クライアント — https(7000 – Reverse Proxy ) — http(6000- Host) — http (5000 – container)

という流れになり、レジストリのホスト名は https://ts453be.example.com:7000

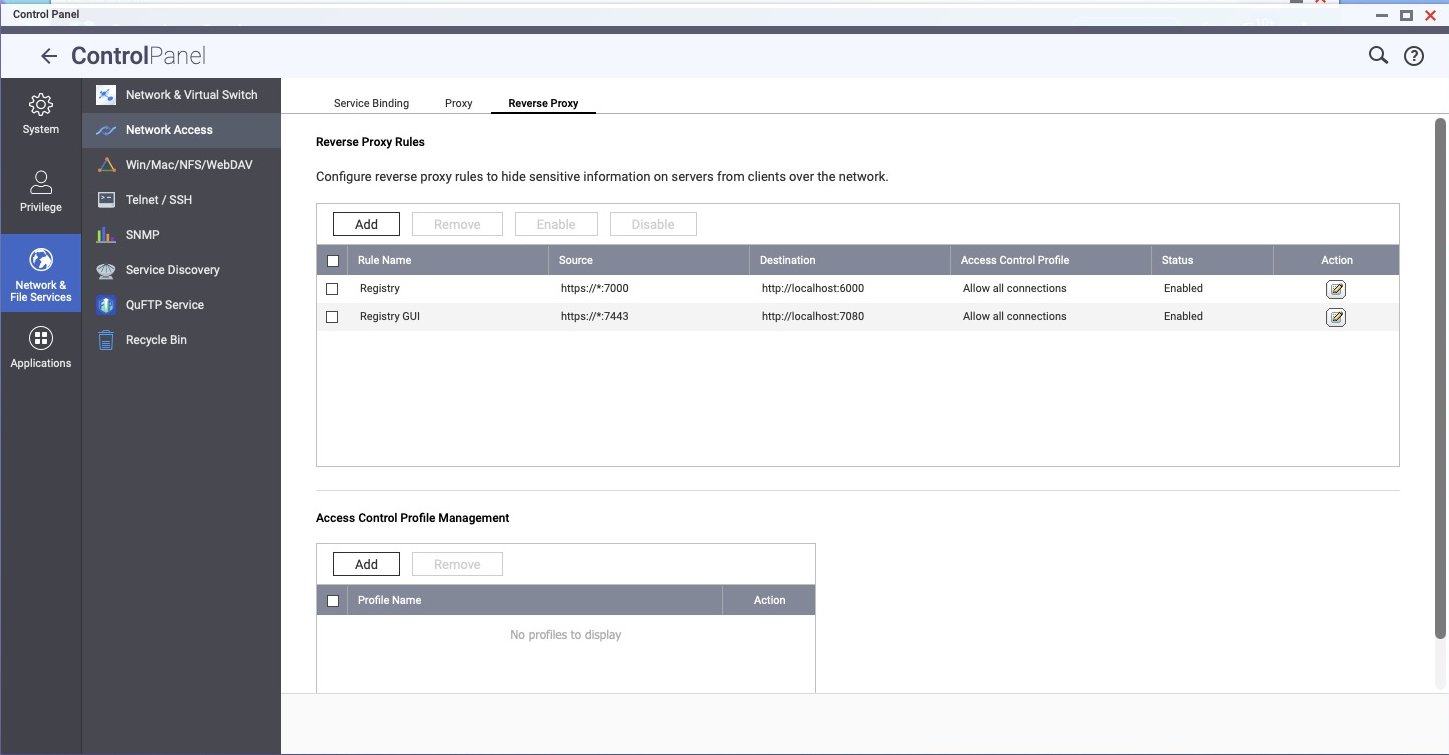

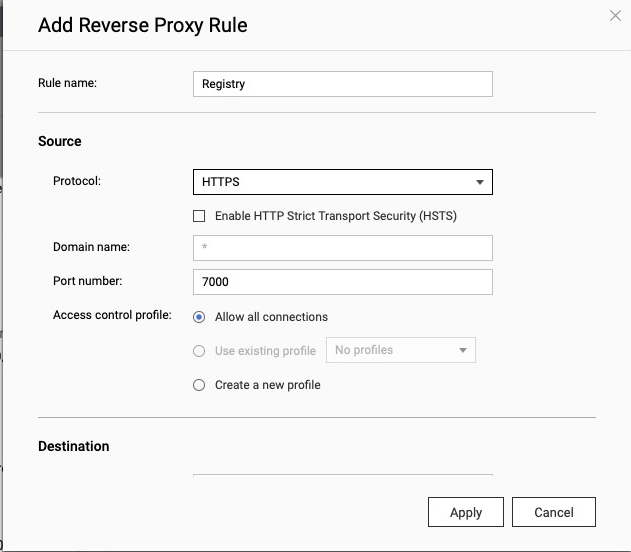

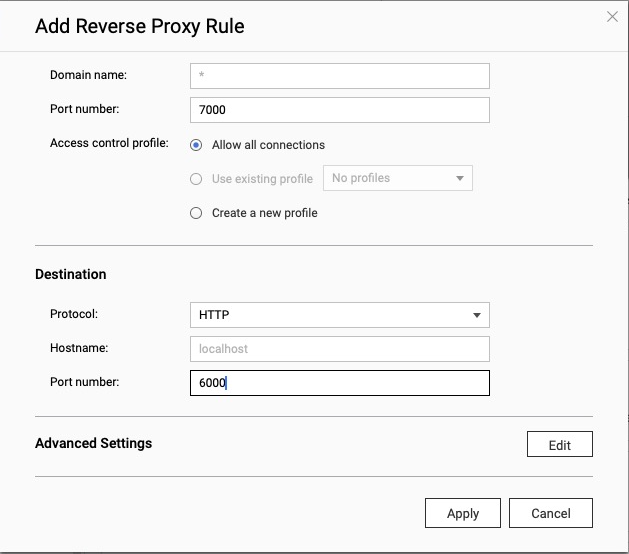

以下のルールを作成する。

これでhttps://ts453be.example.com:7000でアクセスができるようになる。



ルールが作成できた。



動作確認

コンテナの内部IPを調べる
[tmase@ts453be ~]$ docker network inspect bridge –format ‘{{(index .IPAM.Config 0).Gateway}} {{(index .IPAM.Config 0).Subnet}}’
10.0.3.1 10.0.3.0/24
[tmase@ts453be ~]$ docker exec -it registry-1 sh -lc ‘ip route | head -n 3’
default via 10.0.3.1 dev eth0
10.0.3.0/24 dev eth0 scope link src 10.0.3.2
[tmase@ts453be ~]$
10.0.3.1ということがわかる

QNAP の SSH と別ホストから
401 が返るか
[admin@ts453be ~]# curl -sI http://10.0.3.1:6000/v2/
HTTP/1.1 401 Unauthorized
Content-Type: application/json; charset=utf-8
Docker-Distribution-Api-Version: registry/2.0
Www-Authenticate: Basic realm=”Registry Realm”
X-Content-Type-Options: nosniff
Date: Sun, 01 Feb 2026 20:45:35 GMT
Content-Length: 87

[admin@ts453be ~]# curl -sI http://localhost:6000/v2/
HTTP/1.1 401 Unauthorized
Content-Type: application/json; charset=utf-8
Docker-Distribution-Api-Version: registry/2.0
Www-Authenticate: Basic realm=”Registry Realm”
X-Content-Type-Options: nosniff
Date: Sun, 01 Feb 2026 20:45:35 GMT
Content-Length: 87


[admin@ts453be ~]# curl -sI https://ts453be.example.com:7000/v2/
HTTP/1.1 401 Unauthorized
Date: Sun, 01 Feb 2026 20:44:21 GMT
Server: Apache/2.4.65 (Unix) OpenSSL/3.0.9
Strict-Transport-Security: max-age=0
Content-Type: application/json; charset=utf-8
Docker-Distribution-Api-Version: registry/2.0
Www-Authenticate: Basic realm=”Registry Realm”
X-Content-Type-Options: nosniff
Content-Length: 87
期待：
• HTTP/1.1 401 Unauthorized
• WWW-Authenticate: Basic realm=”Registry Realm”

認証付きで 200
[admin@ts453be ~]# curl -sI -u registryuser:StrongPassword123 http://10.0.3.1:6000/v2/
HTTP/1.1 200 OK
Content-Length: 2
Content-Type: application/json; charset=utf-8
Docker-Distribution-Api-Version: registry/2.0
X-Content-Type-Options: nosniff
Date: Sun, 01 Feb 2026 20:47:00 GMT

[admin@ts453be ~]# curl -sI -u registryuser:StrongPassword123 http://localhost:6000/v2/
HTTP/1.1 200 OK
Content-Length: 2
Content-Type: application/json; charset=utf-8
Docker-Distribution-Api-Version: registry/2.0
X-Content-Type-Options: nosniff
Date: Sun, 01 Feb 2026 20:47:00 GMT

[admin@ts453be ~]# curl -sI -u registryuser:StrongPassword123 https://ts453be.example.com:7000/v2/
HTTP/1.1 200 OK
Date: Sun, 01 Feb 2026 20:47:37 GMT
Server: Apache/2.4.65 (Unix) OpenSSL/3.0.9
Strict-Transport-Security: max-age=0
Content-Length: 2
Content-Type: application/json; charset=utf-8
Docker-Distribution-Api-Version: registry/2.0
X-Content-Type-Options: nosniff
期待：200 OK

実際にDockerから使ってみる。
注意：いろいろなところからDocker Registryにアクセスができる状態になっているが、アクセスできるところへ適当に接続すると、各ホストでのコンテナイメージの名前がばらけてしまう。
必ず ts453be.example.com:7000 だけを使うようにする。

以下は、ログインをしてhello-worldをpullして、レジストリにPushしているだけ。
#ユーザ名、パスワードを入れてログイン
docker login ts453be.example.com:7000
Username: registryuser
Password: StrongPassword123

WARNING! Your credentials are stored unencrypted in ‘/root/.docker/config.json’.
Configure a credential helper to remove this warning. See
https://docs.docker.com/go/credential-store/

Login Succeeded

docker pull hello-world
Using default tag: latest
latest: Pulling from library/hello-world
17eec7bbc9d7: Pull complete
ea52d2000f90: Download complete
Digest: sha256:05813aedc15fb7b4d732e1be879d3252c1c9c25d885824f6295cab4538cb85cd
Status: Downloaded newer image for hello-world:latest
docker.io/library/hello-world:latest

docker image tag hello-world:latest ts453be.example.com:7000/hello-world:latest
docker push ts453be.example.com:7000/hello-world:latest
The push refers to repository [ts453be.example.com:7000/hello-world]
17eec7bbc9d7: Pushed
latest: digest: sha256:2771e37a12b7bcb2902456ecf3f29bf9ee11ec348e66e8eb322d9780ad7fc2df size: 1035

i Info → Not all multiplatform-content is present and only the available single-platform image was pushed
sha256:05813aedc15fb7b4d732e1be879d3252c1c9c25d885824f6295cab4538cb85cd -> sha256:2771e37a12b7bcb2902456ecf3f29bf9ee11ec348e66e8eb322d9780ad7fc2df

docker image rm hello-world:latest
Untagged: hello-world:latest

docker image rm ts453be.example.com:7000/hello-world:latest
Untagged: ts453be.example.com:7000/hello-world:latest
Deleted: sha256:05813aedc15fb7b4d732e1be879d3252c1c9c25d885824f6295cab4538cb85cd

docker pull ts453be.example.com:7000/hello-world:latest
latest: Pulling from hello-world
17eec7bbc9d7: Pull complete
Digest: sha256:2771e37a12b7bcb2902456ecf3f29bf9ee11ec348e66e8eb322d9780ad7fc2df
Status: Downloaded newer image for ts453be.example.com:7000/hello-world:latest
ts453be.example.com:7000/hello-world:latest

docker image ls
i Info → U In Use
IMAGE ID DISK USAGE CONTENT SIZE EXTRA
ts453be.example.com:7000/hello-world:latest 2771e37a12b7 4.99kB 3.96kB


docker logout ts453be.example.com:7000
Removing login credentials for ts453be.example.com:7000

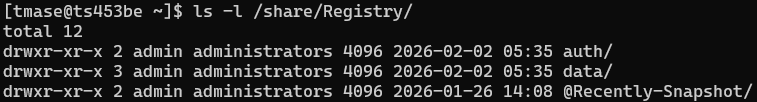

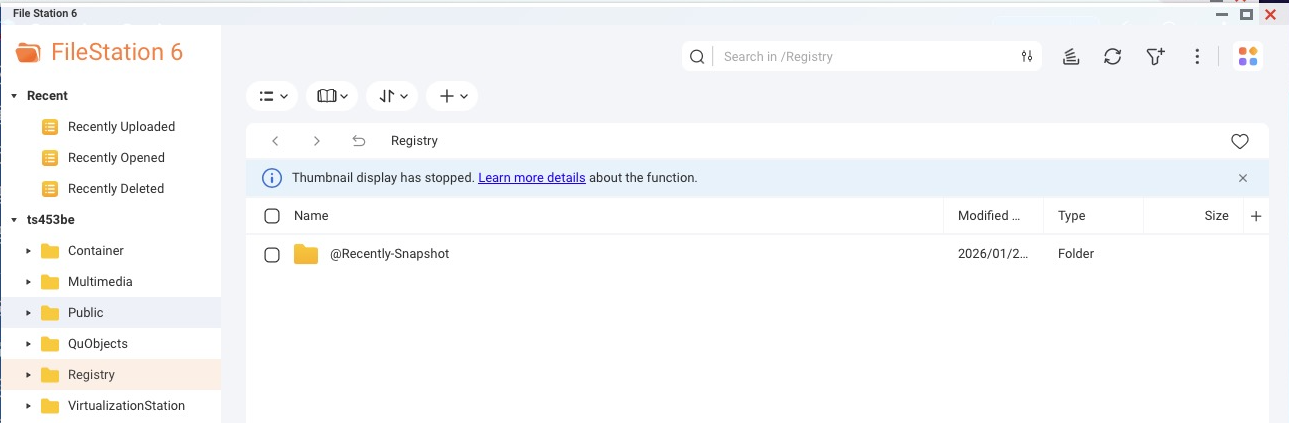

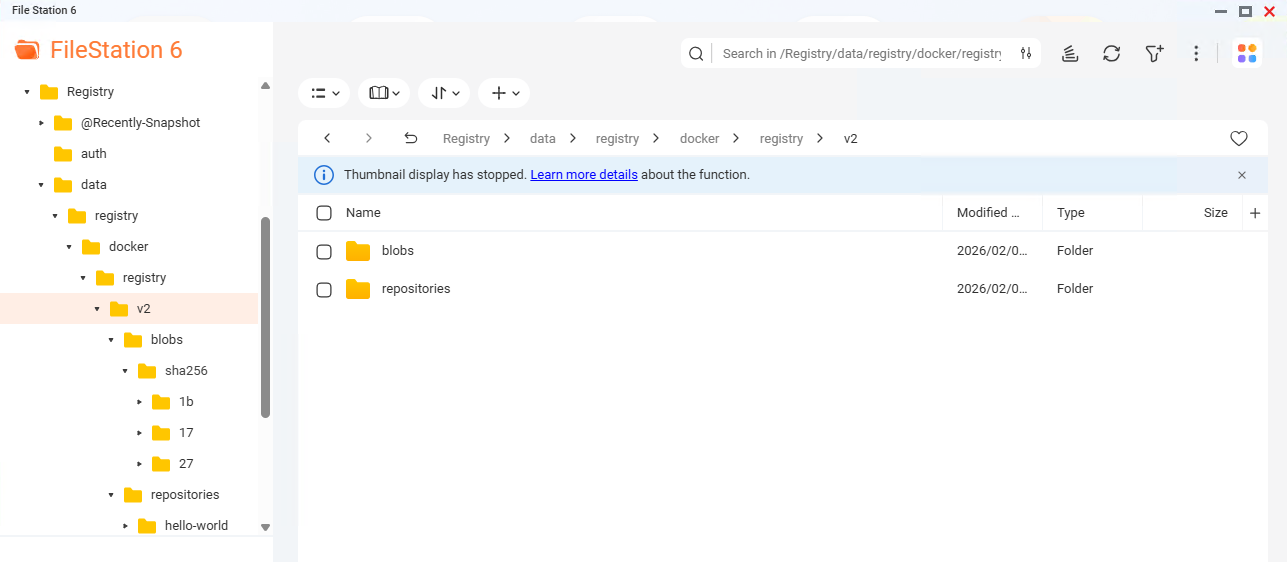

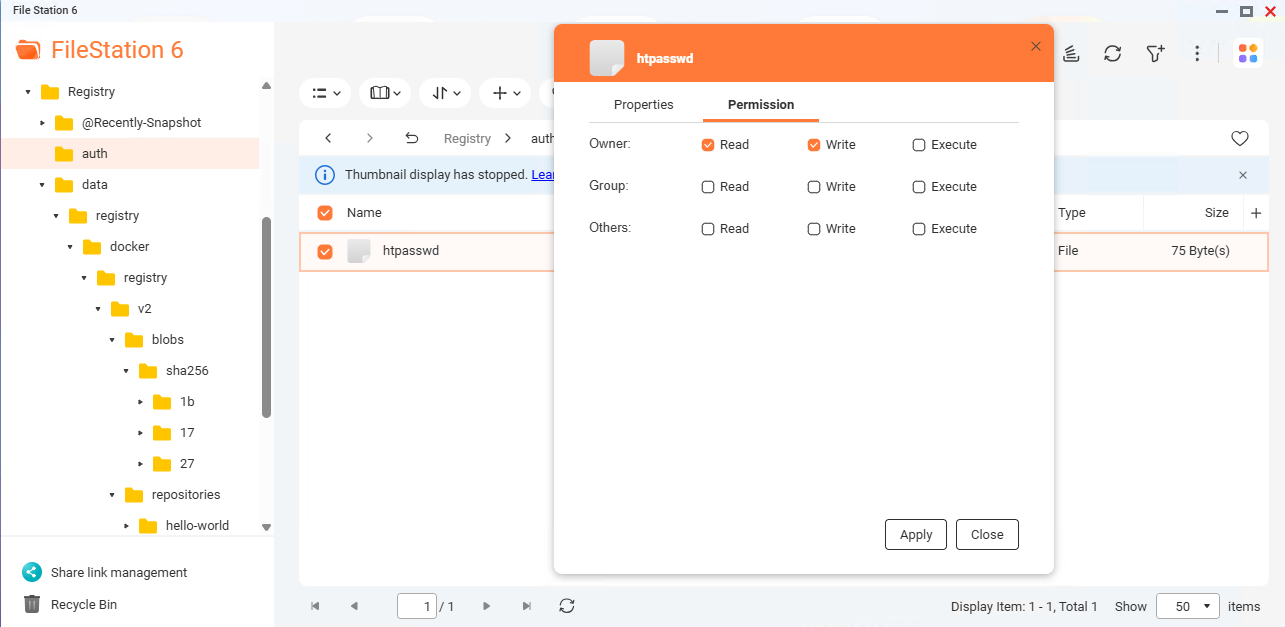

正しく動作すると実態のファイルは以下のようにできていく。しかし、決して触ってはいけない。



admin権限でファイルができるが、File Stationからも消せない。




これでContainer Registryの作成が完了。

おまけ

Container RegistryのGUI

GUIが無くても困ることはないし、メインで使うことはないかもしれないが、何かとGUIがあると便利なので、Container RegistryのGUIを作る。


全体構成（いま → GUI追加）

[ Browser ]
|
| https://ts453be.example.com:7000 (既存 Registry)
| https://ts453be.example.com:7443 (← GUI 追加)
|
[ QNAP Reverse Proxy ]
|
+–> registry:6000
+–> registry-ui:80
※ Registry 本体は そのまま
※ GUI は 別コンテナ


GUI コンテナ設定（Container Station）

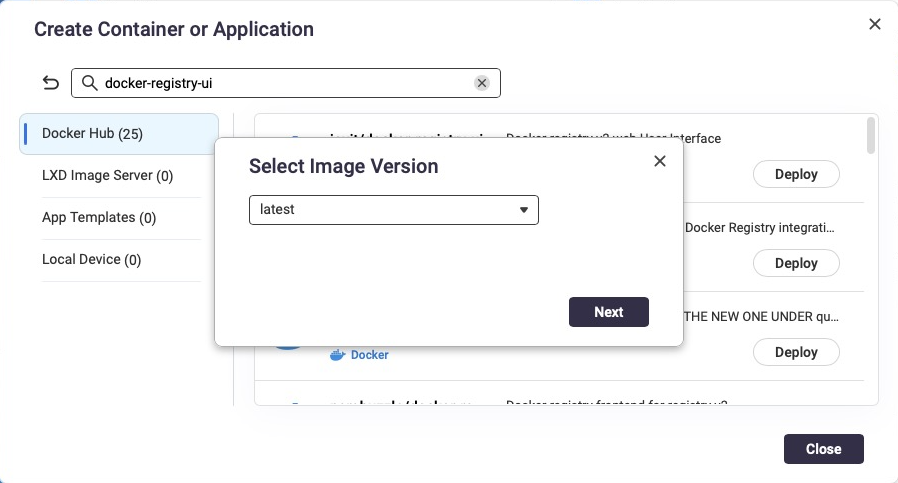

1️⃣ Image

joxit/docker-registry-ui:latest



 必ずlatestを指定する。

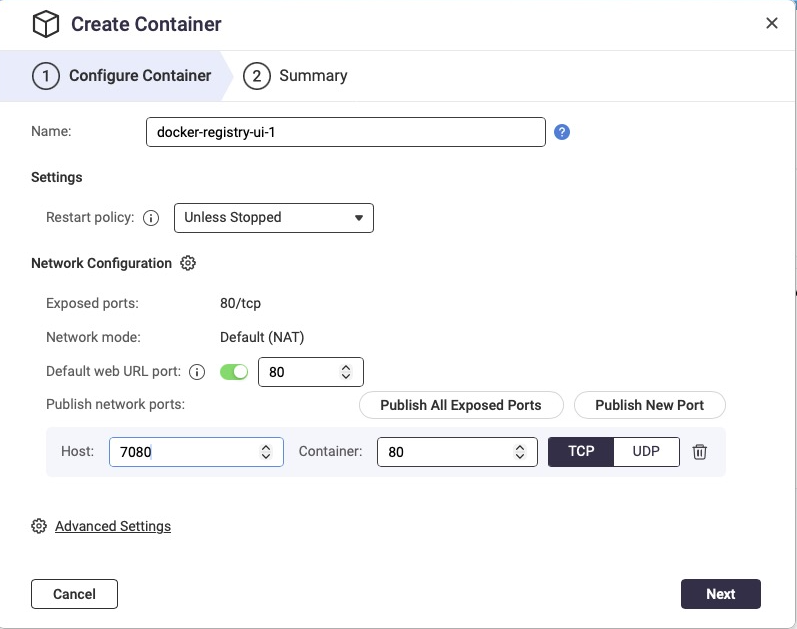

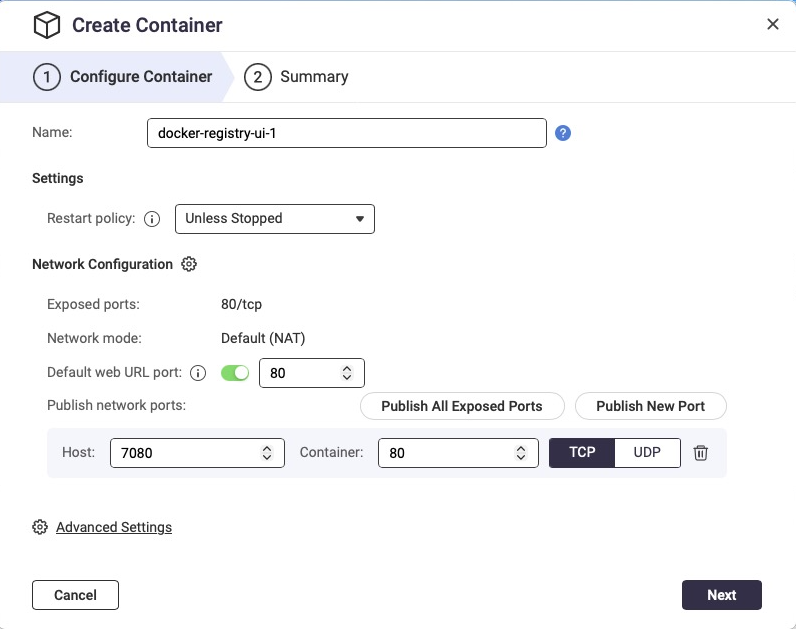

2️⃣ Network / Port

  • Container port: 80
  • Host port（例）: 7080（内部用）
※ 外部公開は QNAP リバースプロキシで 7443 にするのが正解

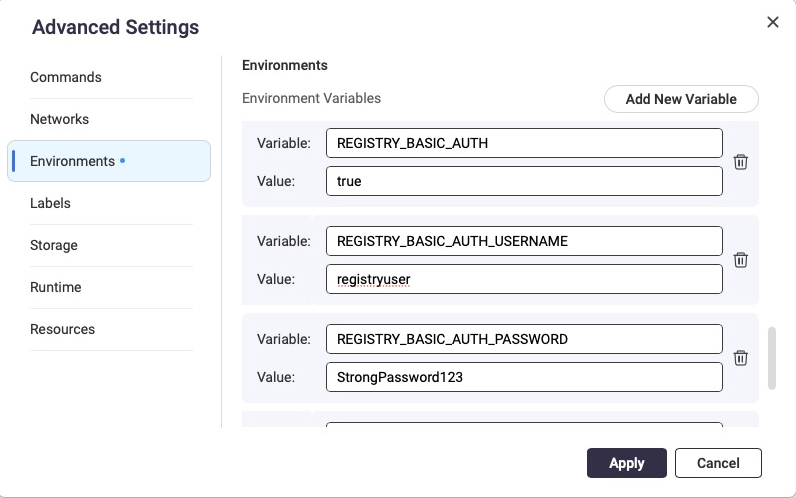

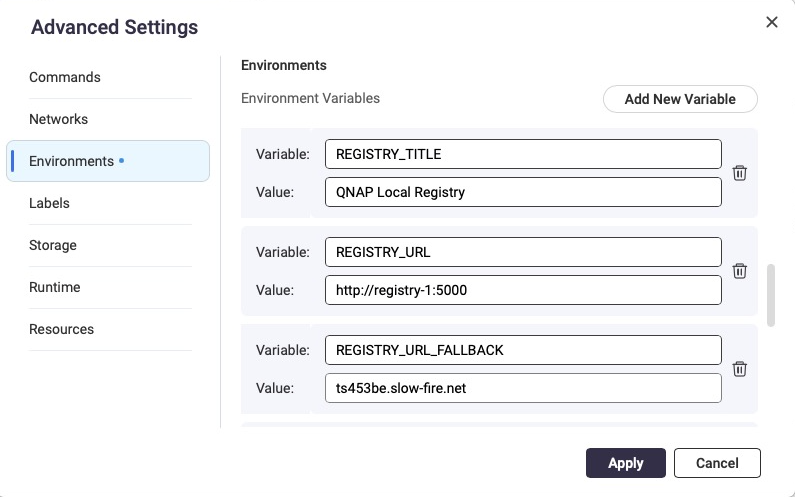

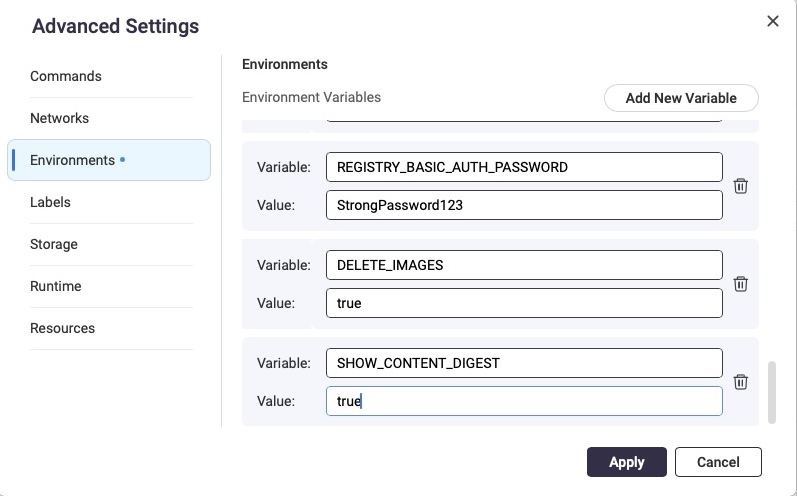

3️⃣ Environment（重要）

以下を環境変数に追加
REGISTRY_TITLE=QNAP Local Registry
NGINX_PROXY_PASS_URL=http://10.0.3.1:6000
REGISTRY_URL_FALLBACK=https://ts453be.example.com:7000
REGISTRY_BASIC_AUTH=true
REGISTRY_BASIC_AUTH_USERNAME=registryuser
REGISTRY_BASIC_AUTH_PASSWORD=StrongPassword123
DELETE_IMAGES=true
SHOW_CONTENT_DIGEST=true

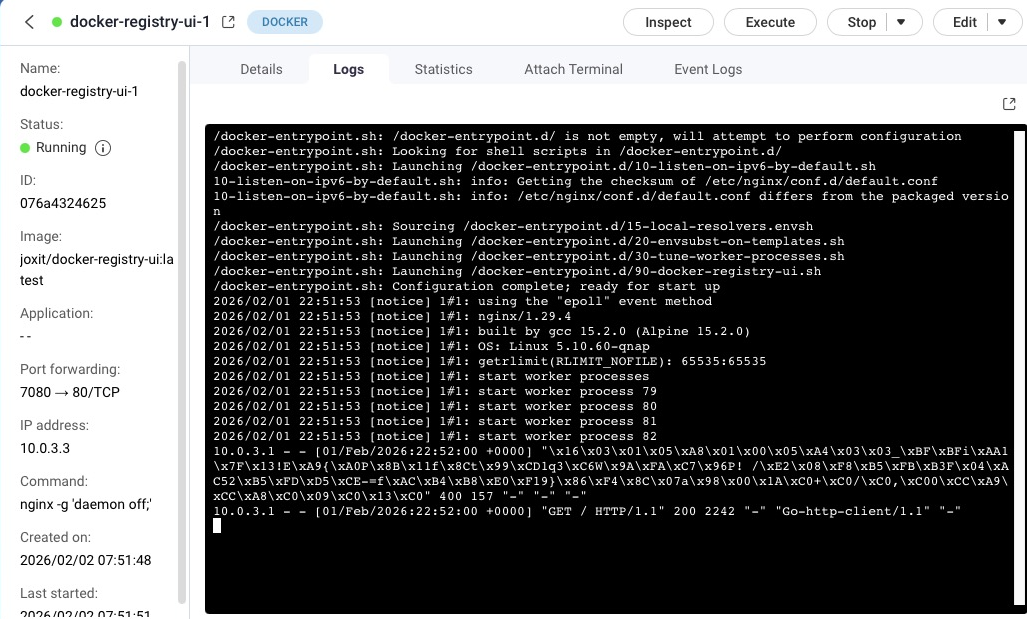

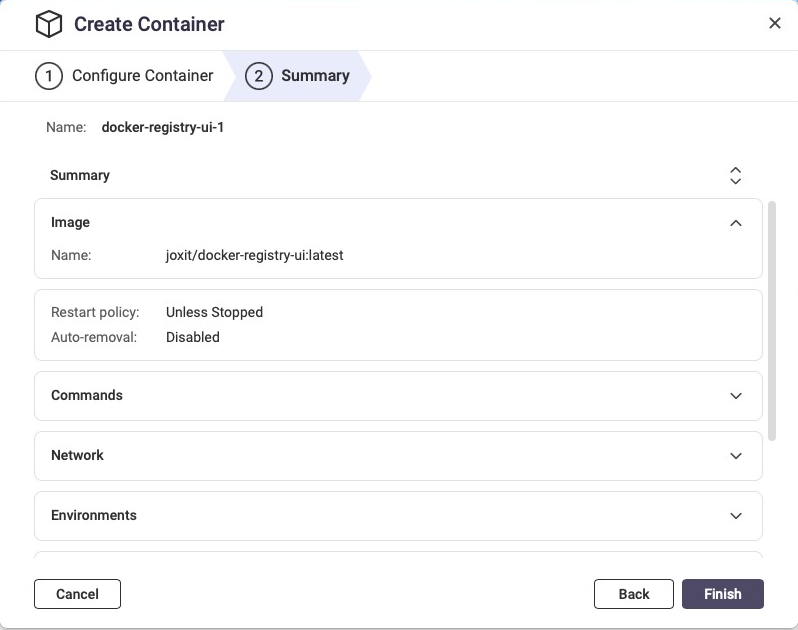

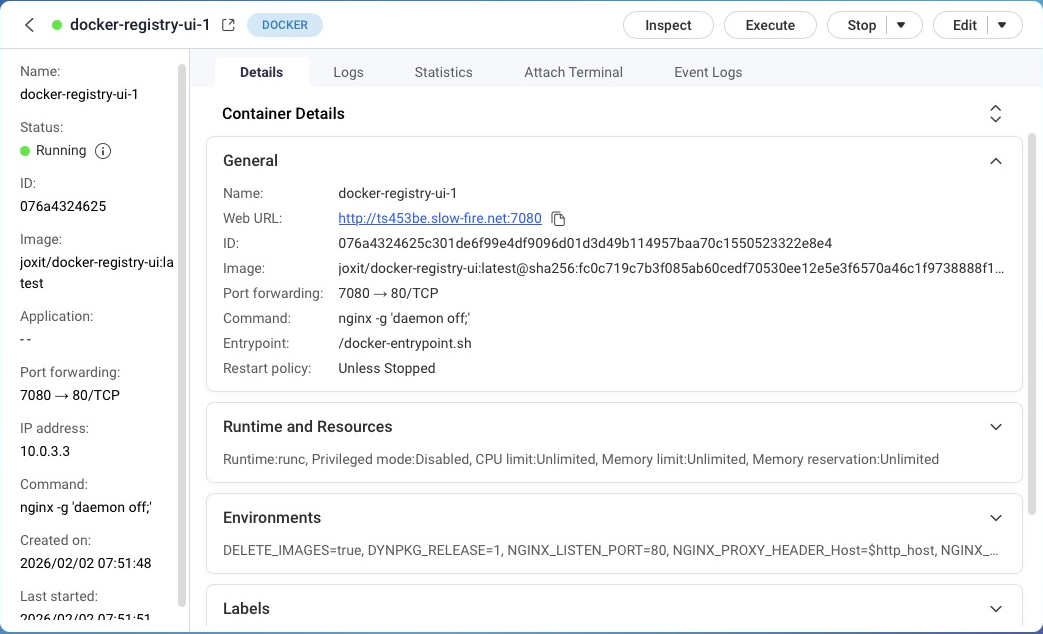

5️⃣ 起動

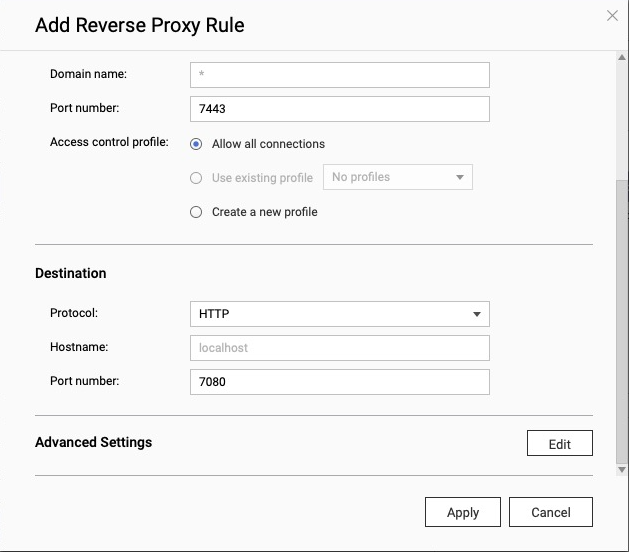

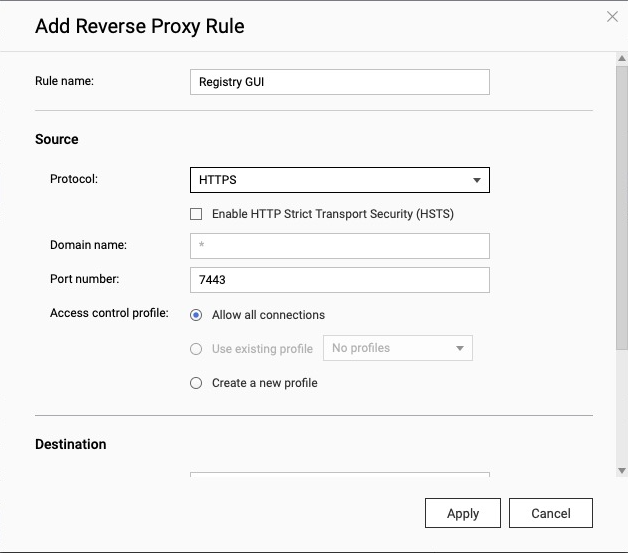

QNAP リバースプロキシ設定（GUI用）

新規ルール作成

項目
値
Source
Destination
Host header
保持（デフォルト）
※ Registry と同じ証明書で OK








動作確認

ブラウザ

https://ts453be.example.com:7443

ログイン認証ができて

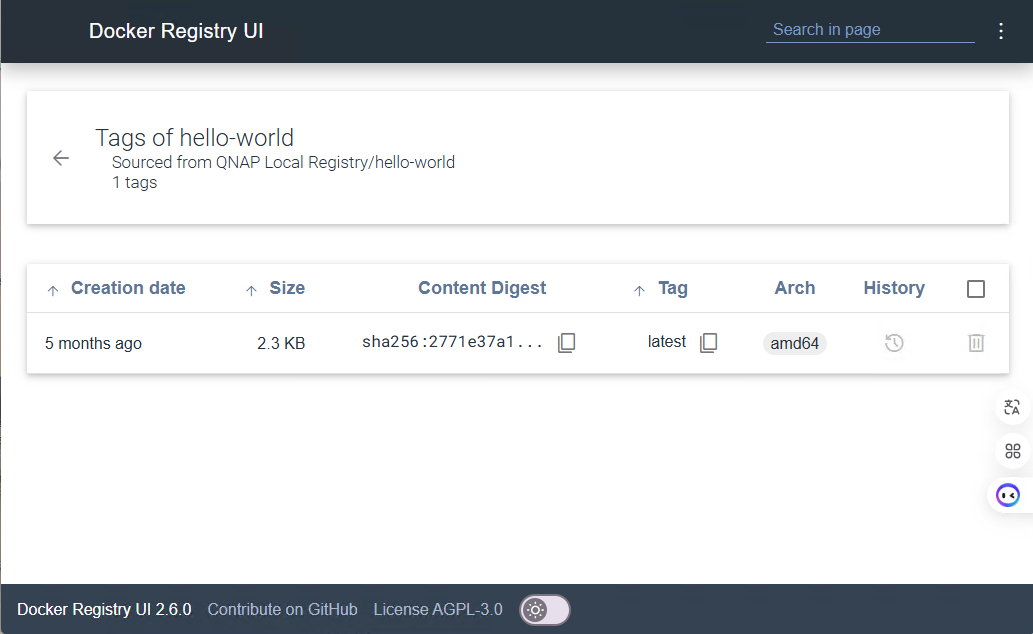

以下のキャプチャでゴミ箱ボタンがあるが、これをクリックしてもすぐに削除されて領域解放されるわけではない。GCをしないと消えない。

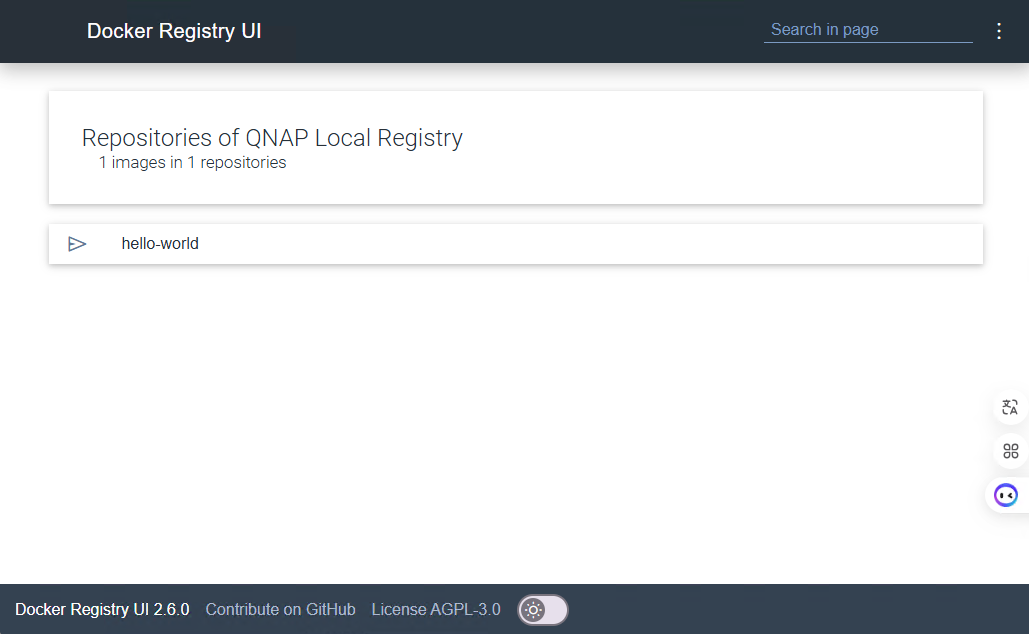

確認できるもの：
  • Repository 一覧
  • Tag 一覧
  • Digest
  • Image サイズ

となる。

さて、最後は、Registryのデータを削除するときなのだが。。。普通には消せず、GCとして消さなければならない。

ただ、ストレージ屋さん的にいうと、重複排除が効くので、思ったほどデータは増えないと思う。

力尽きたので次回で。
